열관리용 수량계 :: 보일러 & 일반 플렌트용
◎ 제품의 특징

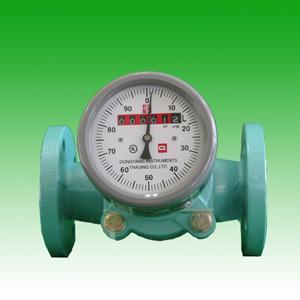

ㆍ본 DYW형 수량계는 종래의 羽根車式 유량계를 개량한 것으로 高精度ㆍ小型 輕量化하여 특히 이물질에 큰 영향을 받지 않도록 설계되어 있어, 보일러 給水, 화학 및 수처리 플랜트 등 광범위하게 사용이 가능합니다.
ㆍPropeller type을 적용 미소한 유속에서도 높은 정밀도를 나타냅니다.(±1∼2%)
ㆍ이물질(찌꺼기)등에 잘 걸리지 않도록 특수 설계했습니다.
ㆍ주요부품 및 Pipe가 Sus 304로 구성되어 화학성 액체 계측에 내구성이 뛰어납니다.
ㆍ계기부와 본체가 분리되어 있으므로 점검이 용이합니다.
ㆍ Pulse도 장착할 수 있으므로 원거리계측가능
◎ 표준사양
ㆍ구경 25mm, 40mm, 50mm
ㆍ정확도 : ±1% 이내
ㆍ최고사용온도 : 100℃(특수 180℃)
ㆍ최고사용압력 : 10kg/㎠ (특수 15,20kgf/㎠)
유량범위
|
MODEL |
구경(mm) |
유량범위(㎥/h) | |
|
DYW-25 |
A |
25 |
0.5∼2.5 |
|
B |
25 |
1∼5 | |
|
DYW-40 |
A |
40 |
2∼9 |
|
B |
40 |
3∼15 | |
|
DYW-50 |
A |
50 |
3∼15 |
|
B |
50 |
6∼25 | |
|
DYW-65 |
|
65 |
8∼35 |
|
DYW-80 |
|
80 |
10∼45 |
|
DYW-100 |
|
100 |
11∼70 |
◎ 재질 및 구조
ㆍ본체 : FC20
ㆍ계량실 : 청동
ㆍ익차 : : 燐靑銅
ㆍ본체 : FC20
ㆍ계량실 : 청동
ㆍ익차 : : 燐靑銅
◎ 외형치수
|
MODEL |
L |
H |
W |
D |
t |
c |
d |
N |
|
DYW-25 |
225 |
188 |
156 |
125 |
18 |
90 |
19 |
4 |
|
DYW-40 |
245 |
197 |
156 |
140 |
20 |
105 |
19 |
4 |
|
DYW-50 |
245 |
197 |
156 |
155 |
20 |
120 |
19 |
4 |
